Само устройство самообслуживания привозит банк или платёжная система. Мебельная часть — то, во что оно встраивается: обрамление отдельно стоящего банкомата, портал в стене, тумба под терминал, накладные панели зоны самообслуживания. Мы делаем именно эту часть — с металлическим каркасом, съёмными панелями и сохранённым доступом для инкассации и сервиса.
Обновлено: 2 ноября 2026.
Производство в Санкт-Петербурге: свои цеха металла, корпусной и мягкой мебели. Доставка и монтаж по России.
Мы разобрали шесть живых страниц по запросу об обрамлении банкоматов. Ниша оказалась расколота надвое, и мебельной части нет ни в одной из половин.
Плёнка, топперы из акрила, боковые LED-панели, покраска корпуса по брендбуку, замена монитора. Это оформление поверхности уже стоящего устройства, а не конструкция вокруг него.
Корпуса терминалов из стали 1,2-3,0 мм с порошковой окраской, антивандальные исполнения, уличные кожухи с обогревом. Это корпус самого аппарата, а не то, как он встраивается в интерьер зала.
Про то, как банкомат садится в стойку, нишу или остров, как модуль стыкуется с соседней мебелью и как при этом не перекрывается доступ инкассации, не пишет никто из шести.
Ни одна страница не называет ни одного пункта свода правил, хотя высота слота и отступ от стены — прямое нормативное требование, и определяет их именно обрамление.
Мы прочитали СП 59.13330.2020 целиком. Слово «банкомат» в тексте не встречается ни разу, из-за чего требование легко пропустить. Но пункт 6.4.2 описывает его прямо — через слоты и отверстия.
Пункт 6.4.2: отверстия для банковских карт и чип-карт, слоты купюро- и монетоприёмников терминалов, информационные дисплеи и прочие устройства, которыми могут воспользоваться люди в креслах-колясках, размещают на высоте 0,85-1,1 м от уровня пола.
Тот же пункт: не менее 0,6 м от боковой стены помещения. Это ограничение попадает именно в обрамление — ниша или портал, вплотную поджатые к простенку, нарушают требование, даже если само устройство установлено правильно.
Пункт 6.4.1: коэффициент контрастности не менее 40 %, а для информации о потенциальной опасности — не менее 70 % относительно поверхности, на которую она нанесена. Тёмный аппарат в тёмном модуле в это требование не попадает.
Электророзетки в помещениях предусматривают на высоте 0,4-0,8 м от пола. Для модуля это значит, что точка ввода питания закладывается в чертёж заранее, а не сверлится по месту при монтаже.
В разделе про автозаправочные станции свод правил отдельно отсылает рабочую зону терминалов самообслуживания к тому же пункту 6.4.2 — то есть требование не привязано к типу здания.
Норма говорит о размещении устройства, а не о конструкции мебели. Мы не «сертифицируем доступность»: мы проектируем модуль так, чтобы установленное в него устройство в эти размеры укладывалось, и показываем это на чертеже до изготовления.
Всё перечисленное — корпусные и металлические изделия вокруг устройства. Сам аппарат, его сейфовую часть и электронику поставляет банк или вендор.
Короб вокруг корпуса, который приводит устройство к отделке зала: те же материалы, что у стойки и стеновых панелей, общая линия цоколя, скрытый шов. Панели съёмные, доступ к сервисной дверце сохраняется.
Для установки через стену, когда клиенту доступна только лицевая панель. Мебельная часть — обрамление проёма со стороны зала и служебная зашивка со стороны технического помещения, с ревизионным доступом.
Настольные и настенные терминалы легче банкомата, но требуют жёсткого основания и вывода кабеля. Делаем тумбу с закладной под крепление, кабель-каналом и запирающимся отсеком.
Когда в зоне 24/7 стоят два-три устройства, они объединяются общим основанием: единый цоколь, общая подсветка, полка для сумки, урна для чеков в корпусе.
Если аппарат уже стоит, а зона выглядит разнородно, задача решается накладными панелями и обрамлением проёма без переноса устройства — с сохранением всех зазоров на вентиляцию.
Зона самообслуживания редко существует отдельно: рядом стойка администратора, зона ожидания, стол для заполнения документов. Все изделия делаются в одном материале и одном цехе, поэтому оттенок и кромка совпадают.
Устройства самообслуживания сильно различаются. По техническому обзору рынка высота таких аппаратов лежит в диапазоне от 480 до 1 700 мм, ширина 400-699 мм, глубина 410-952 мм, масса от 70 до 730 кг. Обрамление под верхнюю границу этого диапазона и под нижнюю — разные изделия.
Банкомат стоит на полу или на собственном пьедестале, обрамление к его массе отношения не имеет и на него не опирается. Мы отдельно проверяем, что панели не мешают анкеровке и что доступ к анкерам остаётся.
Основание модуля — сварная рама из профильной трубы с регулируемыми опорами. В зоне 24/7 модуль получает удары тележками, сумками и обувью; плитная коробка на конфирматах в этом месте разбалтывается.
Каждая панель снимается инструментом, а не выламывается: крепёж внутри, доступ через сервисный отсек. Это одновременно и антивандальность, и возможность быстро снять фасад для обслуживания.
Аппарат греется, и закрытый со всех сторон короб — частая ошибка. Зазоры и вентиляционные сечения берутся из паспорта конкретной модели, а не назначаются на глаз.
Компакт-ламинат, нержавеющая сталь, крашеный металл — там, где идёт контакт с людьми и тележками. Дерево и шпон уместны на верхних плоскостях и в интерьерной части, но не на цоколе.
Питание и слаботочка разводятся в модуле с выводом в согласованной с электриками точке. Провод по полу в зоне самообслуживания недопустим ни по безопасности, ни по виду.
Красивое обрамление, которое приходится разбирать при каждой загрузке кассет, не переживёт и первого месяца эксплуатации — его просто снимут и не вернут на место.
До проектирования выясняем, с какой стороны открывается сервисная дверца, как часто приезжает инкассация и кто обслуживает аппарат. Эти три ответа определяют, где у модуля разъём панелей.
Часть модуля может быть на замке с открыванием ключом обслуживающей службы, часть — на скрытом крепеже под инструмент. Смешивать нельзя: обслуживающий персонал всегда выберет более быстрый путь.
Для установки через стену вся ревизионная часть выносится в техническое помещение — со стороны зала остаётся глухая плоскость без крепежа и щелей.
Повреждённая панель меняется отдельно от каркаса. Мы держим у себя чертежи изделия, поэтому замена делается по размеру, а не «по месту с подгонкой».

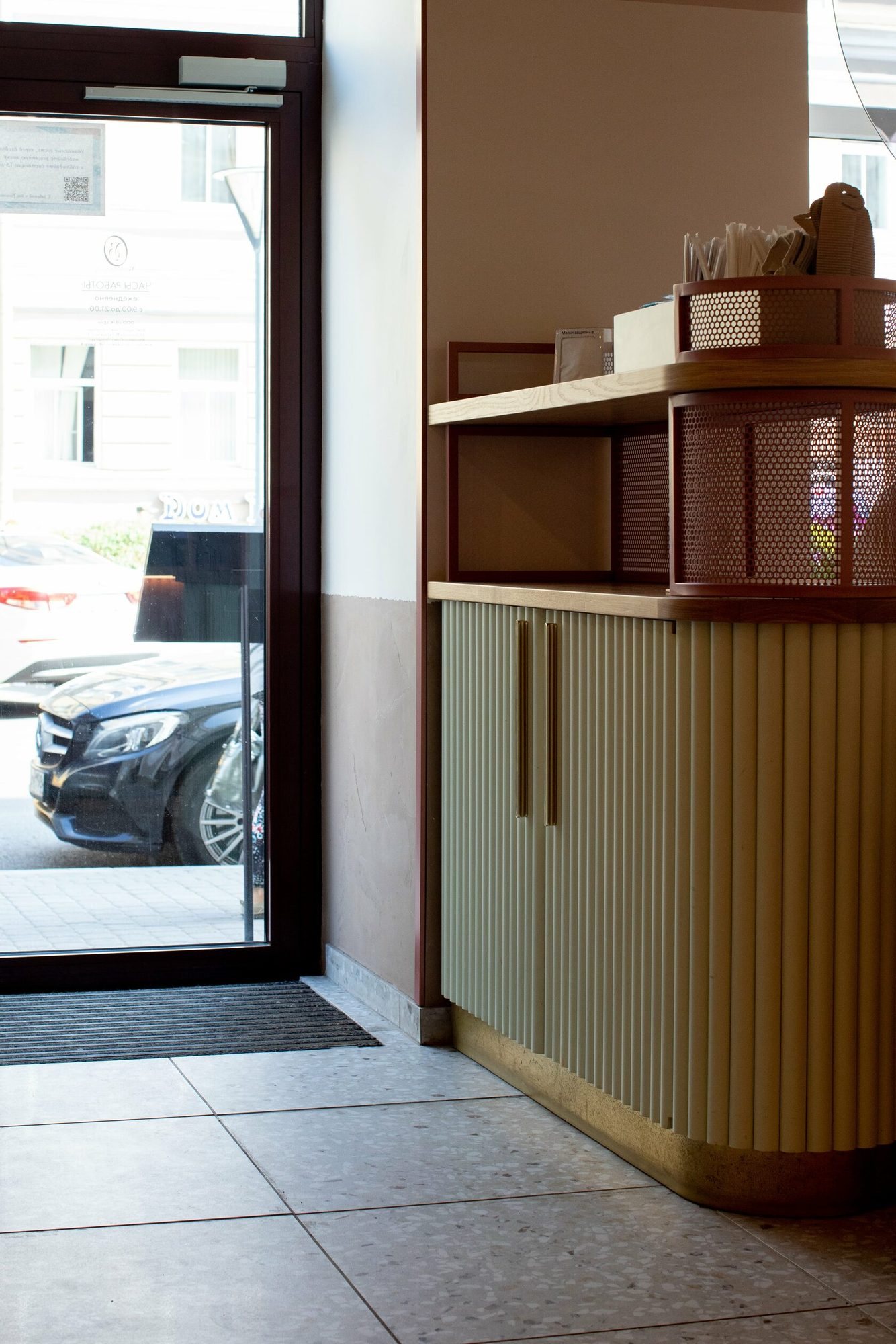

Это наши реальные работы из смежных задач — корпусные и металлические модули с встроенным оборудованием, кабелем внутри и съёмными панелями. Показываем их, чтобы был виден уровень изготовления, а не чтобы выдать за банковский проект.
Граница компетенции названа прямо — в этой нише её не проводит почти никто, и заказчик выясняет её уже в процессе.
Банкомат, ресайклер, платёжный терминал и их электронику поставляет банк или вендор. Мы работаем с уже выбранной моделью и её паспортными габаритами.
Сейф аппарата, защищённое остекление, противовзломные конструкции — отдельный передел с испытаниями и своей сертификацией. При необходимости работаем в паре с профильным подрядчиком.
Оклейка корпуса, световые топперы и рекламные LED-панели — работа рекламно-производственных компаний, которых в этой нише много. Мы отвечаем за мебельную часть узла.
Термобокс с обогревом для установки на улице — специализированное изделие с расчётом на температурный режим. Наша зона — интерьерные модули внутри здания и в отапливаемых тамбурах.
Пункт 6.4.2 СП 59.13330.2020: отверстия для банковских карт и чип-карт, слоты купюро- и монетоприёмников терминалов и информационные дисплеи размещают на высоте 0,85-1,1 м от уровня пола и не ближе 0,6 м к боковой стене помещения. Требование относится к размещению устройства, но выполняется или нарушается именно обрамлением: подиум под аппаратом или узкая ниша легко выводят слот за эти границы.
Нет. Устройство стоит на полу или на собственном пьедестале и, как правило, анкерится. Масса таких аппаратов по обзорам рынка доходит до 730 кг, и мебельный модуль на неё не рассчитывается: он собирается вокруг устройства, не опирается на него и не мешает доступу к анкерам.
Схема доступа определяется до чертежа. Мы выясняем, с какой стороны открывается сервисная дверца, как часто приезжает инкассация и кто обслуживает аппарат, и делаем разъём панелей по этой логике: часть панелей на замке под ключ обслуживающей службы, часть на скрытом крепеже. Если обслуживание требует разбирать модуль каждый раз, панели снимут и не вернут.
Да, это частый случай для отделений и лобби. Ограничений три: паспортные зазоры на вентиляцию, отступ не менее 0,6 м от боковой стены и сохранённый сервисный доступ. Если существующая стойка не даёт хотя бы одно из этого, честнее сделать отдельный модуль рядом, чем встраивать с нарушением.
Ударные плоскости — компакт-ламинат, нержавеющая сталь или крашеный металл на сварном каркасе из профильной трубы. Древесина и шпон уместны в интерьерной части, но не на цоколе и не на уровне ног: в круглосуточной зоне мебель получает удары тележками, сумками и обувью, и первым сдаётся именно низ.
Нет. Уличная установка требует климатического кожуха с обогревом и расчёта на температурный режим — это специализированное изделие, его делают профильные производители. Наша зона — интерьерные модули внутри здания и в отапливаемых тамбурах.
Модель устройства и способ установки: отдельно стоящий, у стены, в нишу или через стену. Если есть — паспортный чертёж аппарата с габаритами и расположением сервисной дверцы, планировку зоны и фотографию места. Этого достаточно, чтобы предложить конструктив; цена считается под конкретный модуль, типовой прайс в этой задаче не работает.
Да, мебельная часть делается внутри брендбука заказчика. Мы не разрабатываем сам брендбук и говорим заранее, если требование стандарта несовместимо с габаритом конкретного помещения или с требованиями доступности — молчаливого отступления от чертежа не делаем.
Типового прайса на модуль нет — цена считается под конкретное устройство и схему обрамления. По историческому ориентиру сданных проектов WoodDHA ближайшая по составу категория, мебель из металла, начинается от 59 000 ₽ — это нижняя граница простой секции, не цена комплектного банкоматного модуля. Точный расчёт — после паспортного чертежа аппарата и способа установки.
Типового прайса на модуль нет — считаем под конкретное устройство и схему обрамления. Ниже — исторический ориентир по сданным проектам WoodDHA для ближайшей по составу категории.
| Категория | Цена от |
|---|---|
| Мебель из металла (нижняя граница простой секции, не модуля целиком) | 59 000 ₽ |
Это нижняя граница по архиву смет для ближайшей по составу категории, не цена комплектного модуля. Точный расчёт — после паспортного чертежа аппарата. Рассчитать точную стоимость →
Операционный зал, столы оформления документов и зона ожидания — кроме кассового узла.
Требования доступности к месту обслуживания: высоты, проём для ног, рабочий фронт.
Сварные каркасы, нержавейка и латунь — собственный цех металла.
ТР ТС 025/2012, КТРУ и ОКПД2, национальный режим и реестр РПП — с суммами и номерами пунктов.
Тот же регламент арендодателя, что и у островков и витрин.
Напишите модель устройства и как оно встаёт — отдельно стоящим, в нишу или через стену. Вернёмся с конструктивом обрамления и схемой сервисного доступа.
